暂态录波型配电线路故障定位装置
系统简介 :
JYL-HN-HD/CN暂态录波型故障指示器采集单元的主要功能是连续检测电力网络线路上的永久故障和瞬态故障。
JYL-HN-HD/CN暂态录波型故障指示器采集单元在使用过程中，根据各种不同需求的场合，可以通过终端对其下发工作参数，也可通过在线设置故障指示器的工作参数。当线路电流较小，故障指示器的取电能量不足以维持正常工作功耗时，故障指示器自动切换到低功耗组网模式下，故障指示器进入 ua 级工作模式，整机进入极低功耗工作模式，当线路电流较大时，故障指示器的取电能量足以维持正常工作功耗，故障指示器自动切换进入正常工作模式。
详情
系统功能:
1 、接地短路故障报警
能捕获架空线路接地短路故障信息，就地进行翻牌、闪灯告警，且通过无线通信将故障类型、时间发送至通信终端，由通信终端转发至主站。
2 、负荷电流监测
能测量线路当前电流值，并按设置的时间（默认为 15 分钟）将测量的电流数据通过无线通信发送到通信终端，由通信终端转发至主站。
3 、遥控
能通过无线遥控故障指示器翻牌亮灯、复归熄灯，并可通过主站进行遥控操作。
4 、本地通信
支持无线通信，能通过通信终端或调试软件对其进行参数读写、遥测数据读取、遥控控制。
5 、 SOE
能将接地、短路、遥控事件以 SOE 方式记录下来，支持故障录波。
6 、电池电压监测
7 、遥信
能采集最多 32 个采集单元的故障信息，如短路、接地、高温、电池欠压等故障信息（在故障指示器支持的情况下），并可通过主站查询。
8 、遥测
能采集最多 32 个采集单元的测量数据，如电压、电流、温度等（在故障指示器支持的情况下），并可通过主站查询。
9 、遥控
能遥控最多 32 个采集单元翻牌亮灯、复归熄灯（在采集单元支持的情况下），并可通过主站进行遥控操作。
10 、工作状态指示灯
11 、按键
12 、电源管理
本终端电缆型主电源采用开口 CT 取电，后备电源采用超级电容（可选磷酸铁锂电池），而架空型采用太阳能取电装置，后备电源采用 1 节 12V7AH 铅酸蓄电池。
13 、远程通信
本终端采用 GPRS 通信方式与主站进行远程通信，通信模式为 TCP 协议的服务器 / 客户端模式，远程主站为服务器，本终端为客户端。
14 、本地通信
本地通信分小无线通信和 RS232 通信。其中小无线通信用于汇集单元和采集单元之间的通信；而 RS232 通信则用于本地的工程配置和维护。
15 、系统时钟
终端自带硬时钟模块，并由独立的电池供电。如有需要，还可以通过远程通信对终端进行校时。
16 、 SOE
终端会将遥信变位事件以 SOE 方式记录下来。可同时存储 100 条 SOE 事件。
17 、短信测试、告警与查询
18 、后备电源电压监测
采集单元

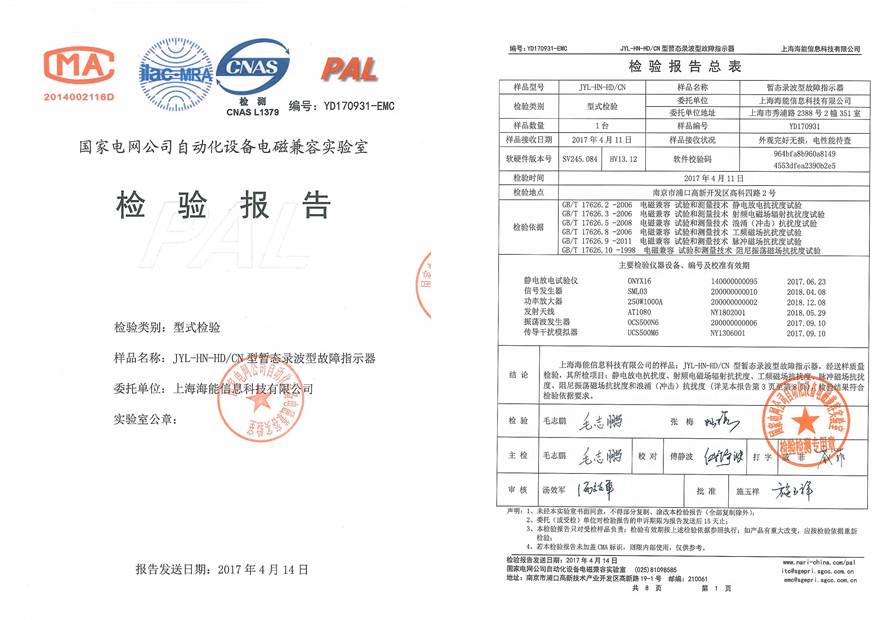

型式试验报告
